La partie « Intérieure »
La petite étude
Nous somme donc vers la fin Juillet, il fait beau et chaud et on passe donc à l’assainissement. Encore une fois, j’ai réalisé le plan de mes besoins d’évacuation à l’intérieur de la maison. A partir de ces plans d’implantation, on calcule nos pentes d’évacuation comprises entre 1% & 3% afin de ne pas etre surpris. Ce document bien réalisé nous permet de connaitre le fil d’eau le « plus haut » et celuis de sortie de maison, qui est logiquement le « plus bas ».
Dans le cas d’un rénovation, il est à savoir que le plancher chauffant est vraiment un problème, car il impose en moyenne entre le carrelage et le bas de la dalle une sacrée epaisseur, ce qui fait qu’on sort de notre maison à un niveau vraiment très bas. Vous l’avez compris, je n’y ai pas échappé, cela necessite une pompe de relevage.

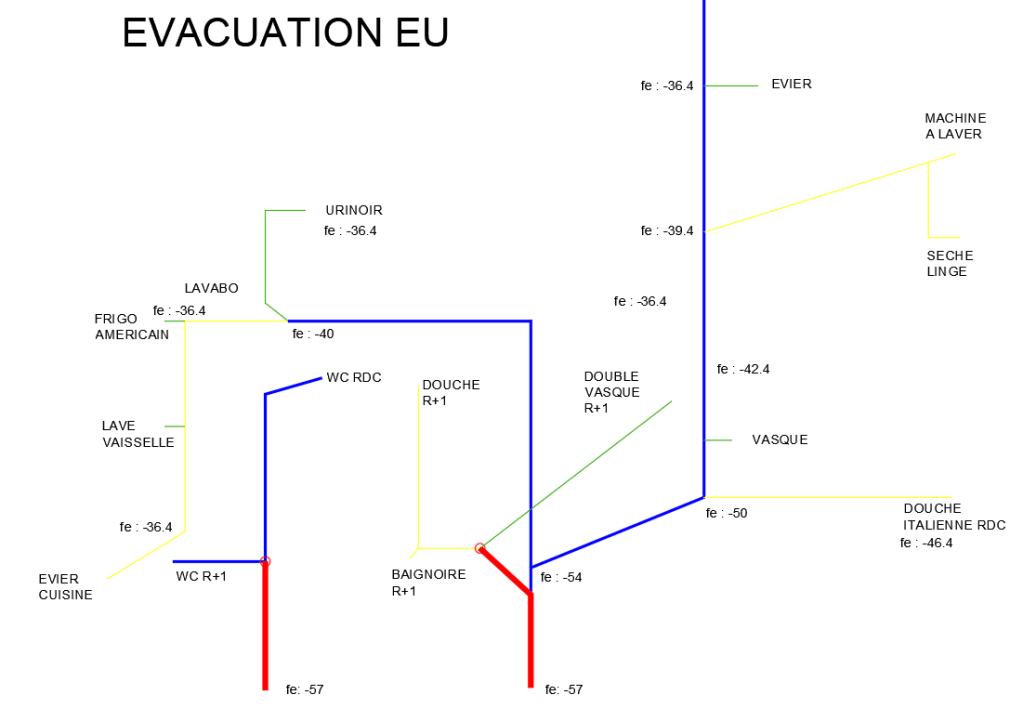

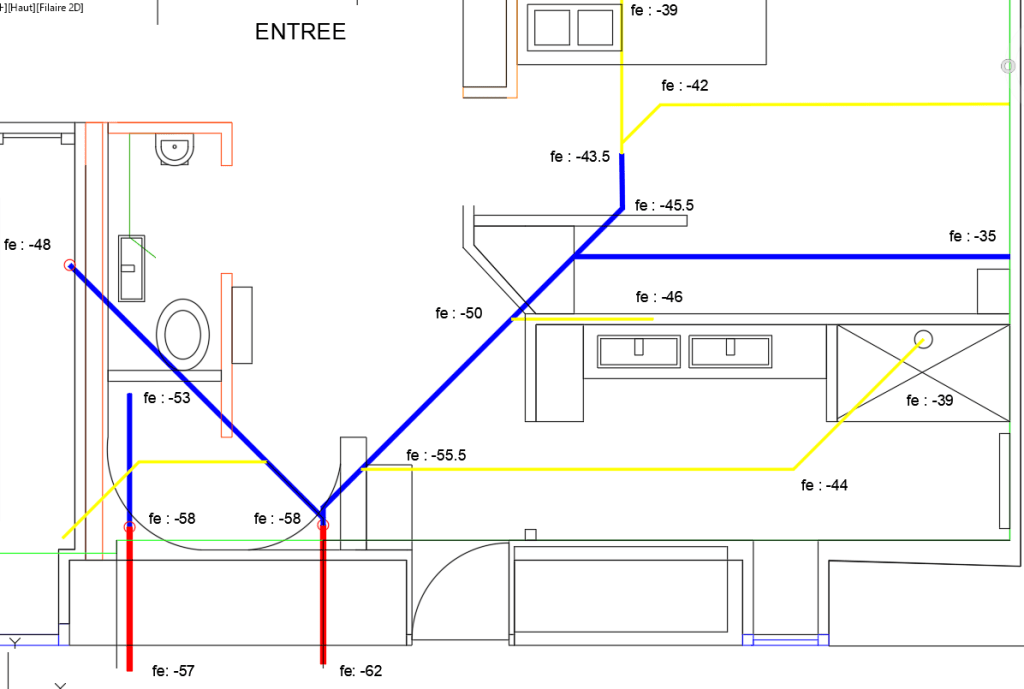

Voici dans un premier temps le plan de mon réseau d’assainissement situé à l’intérieur de la maison. Je vous ai mis le plan avec l’intérieur de la maison et un simplifié :
Ces plans ne sont pas tout à fait les mêmes, car ils ont étés modifié au fur & à mesure du chantier, mais ça vous donne une idée des documents avec lesquels je bossai.
De mémoire, il me semble que le rouge est du PVC en Ø100, le bleu en Ø80 et le jaune en Ø40. Pour moi c’était correct, mais alors que j’avais fini de tout creuser, j’ai reçu la visite d’un plombier chauffagiste pour un devis concernant ma géothermie et ce dernier m’a dit : « tout ce qui est sous dalle, je le passe en Ø100 pour être tranquille ».
Du coup, c’est ce que j’ai fait. Sur le plan vous verrez que mes angles font 30, 45, 60 ou 90° afin de pouvoir anticiper sur la quantité des divers coudes et raccords divers. Faites le de manière consciencieuse, car l’assainissement et la plomberie c’est pire que tout le reste… Même en anticipant, il manque des raccords et vous êtes bon pour un allez-retour chez le fournisseur, alors en se lançant les yeux fermé la dedans, vous serez l’heureux propriétaire d’une collection de tickets de caisses d’un montant environnant les 5€.
Sur le plan « simplifié, on peut voir que le fil d’eau le plus « haut » correspond à la côte de 36.4cm. En fait cette côte est ma côte « point de départ » au dessus de laquelle je ne pouvait monter. Il est à rappeler que le fil d’eau est la partie basse du tuyau PVC, au niveau duquel, l’eau coule. Cette côte à été définie de cette manière:
- 1.4cm de carrelage
- 0.4cm de colle
- 7cm de chappe liquide
- 5.6cm d’isolant
- 12cm de dalle béton
- 6cm d’hérisson (minimum)
- 4cm de tube PVC car je devait mettre du Ø40.
- SOIT UN TOTAL DE 36.4cm sous le niveau fini.
A partir de ce point, on peut réaliser le reste du plan….
Surtout, n’oubliez pas que la première chose à faire dès cette étape, c’est de tracer de manière indélébile ou de se faire un repère permettant de figer le niveau fini de votre futur sol.
Dans le milieu de la construction, il est réalisé à l’aide d’un laser rotatif, à 1m du niveau fini et est tracé avec un cordex. Cela vous permettra d’avoir toujours le même repère tout au long de votre chantier. Ne transigez pas la dessus, ca vous éviteras des petites érreurs ayant de grosses incidences. !
La réalisation

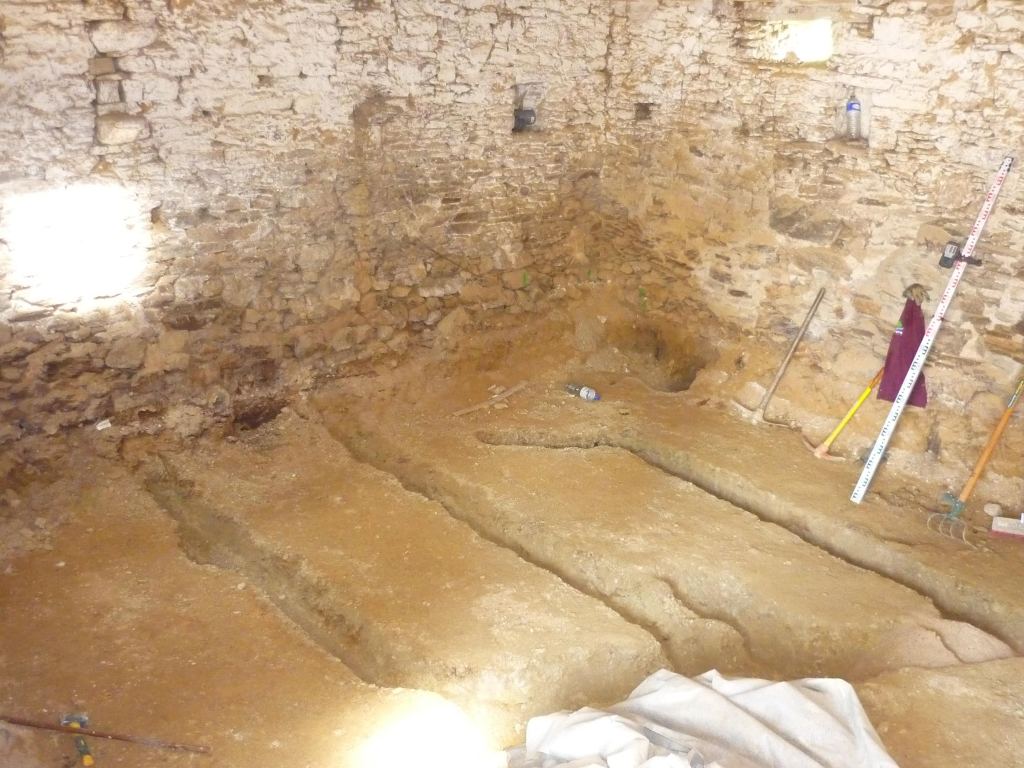

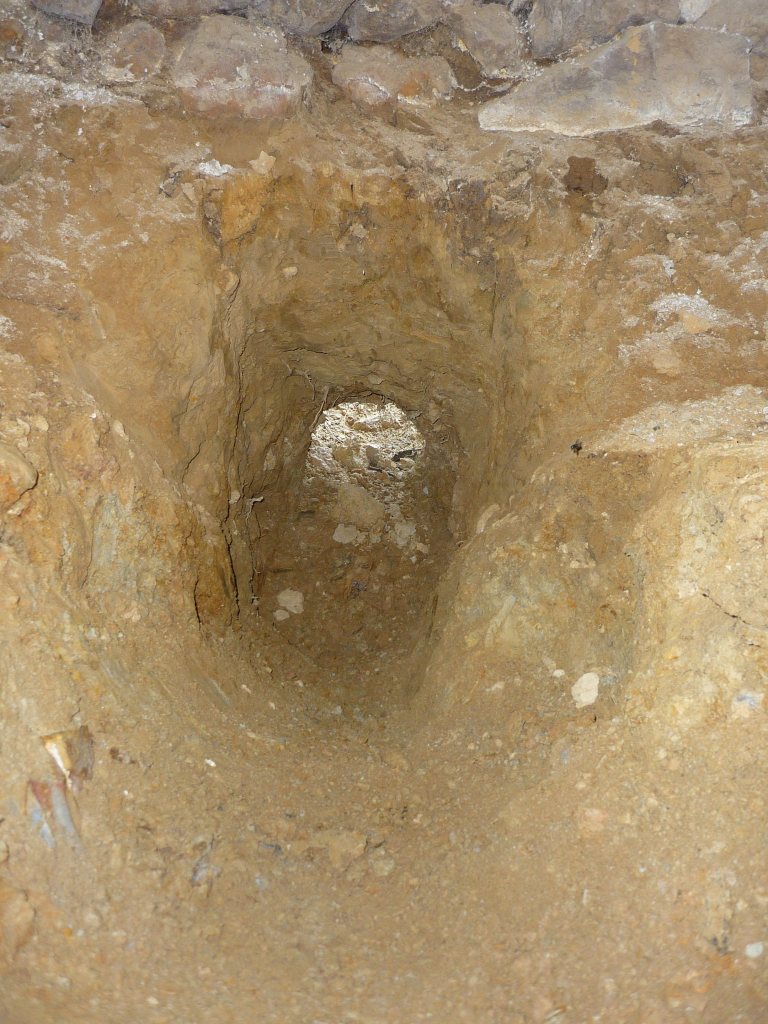

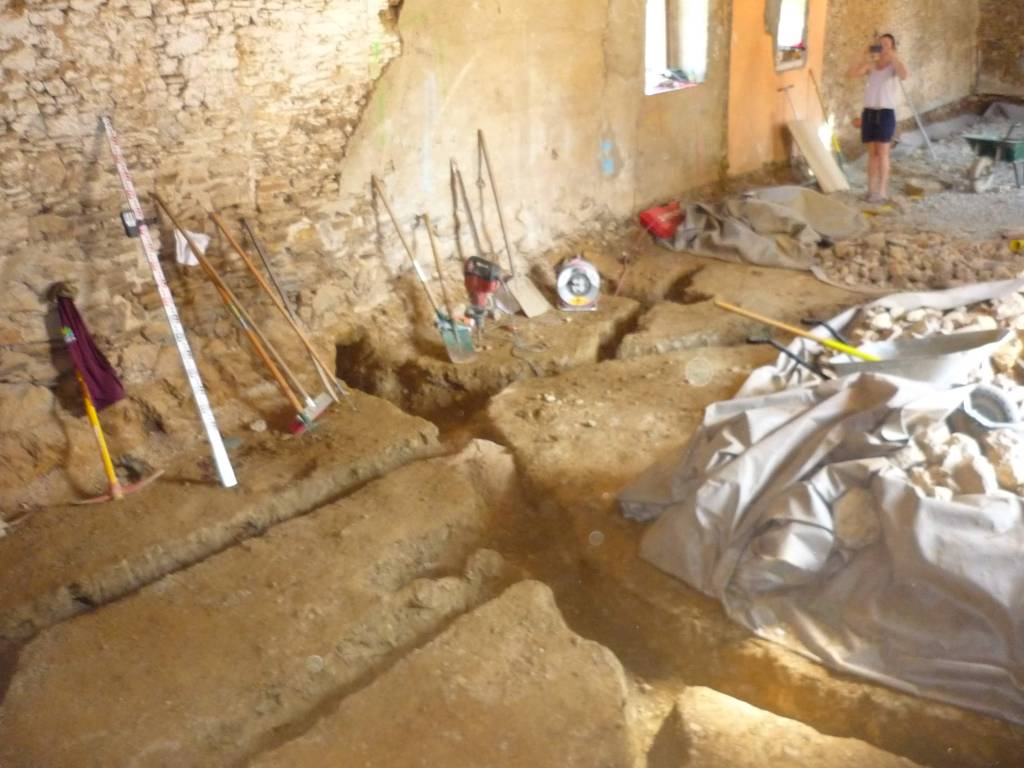

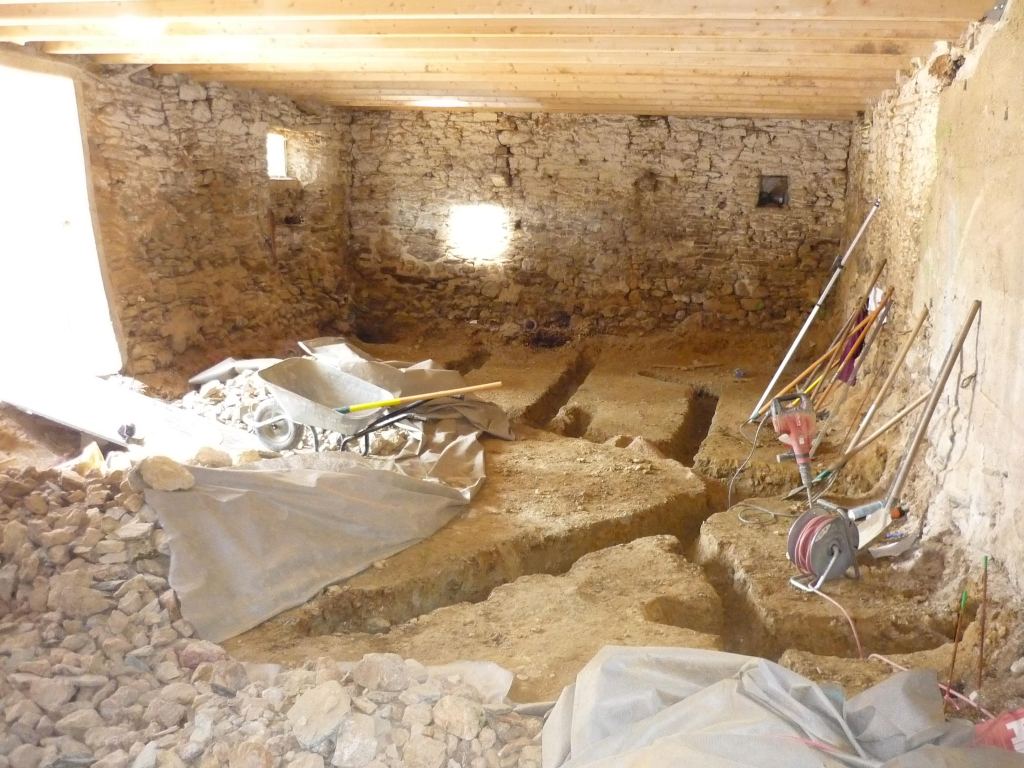

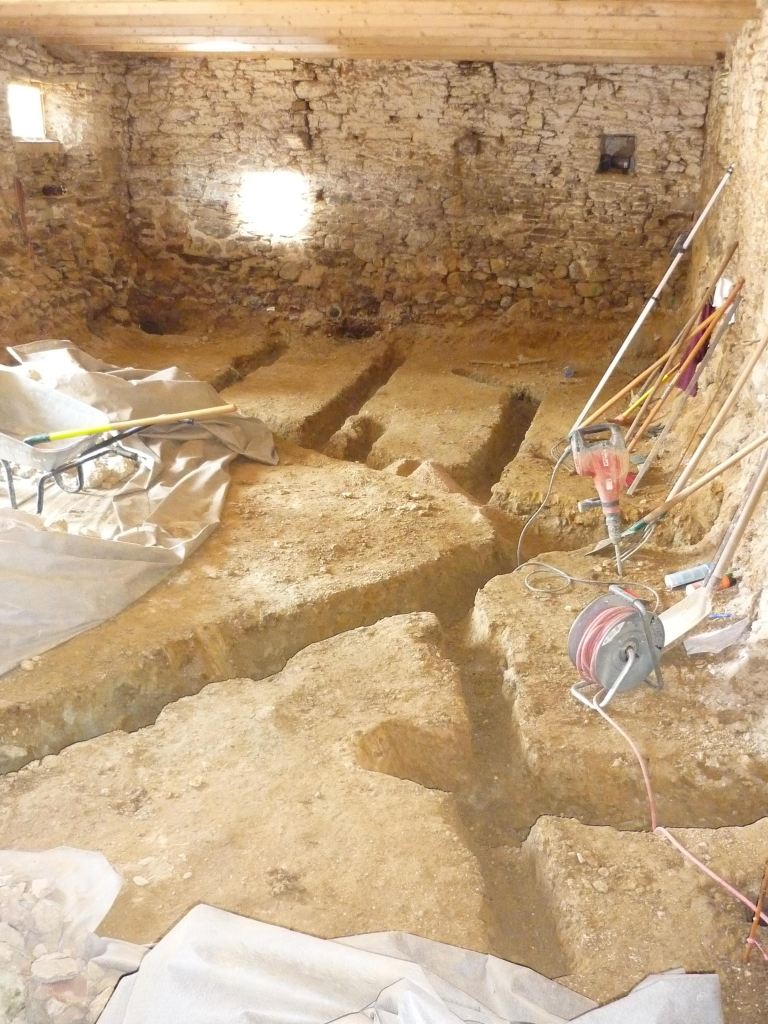

Donc c’est partie pour reprendre la pioche et toutes ses petites copines, photos !!
Vous m’excuserez, mais je ne pensais pas partager cette rénovation, je n’ai donc pas de photos de tout le réseau une fois terminé. 2 ou 3 choses à noter:
- Les tuyaux ont un sens pour l’écoulement des EU. Je vous laisses vous renseigner à ce sujet.

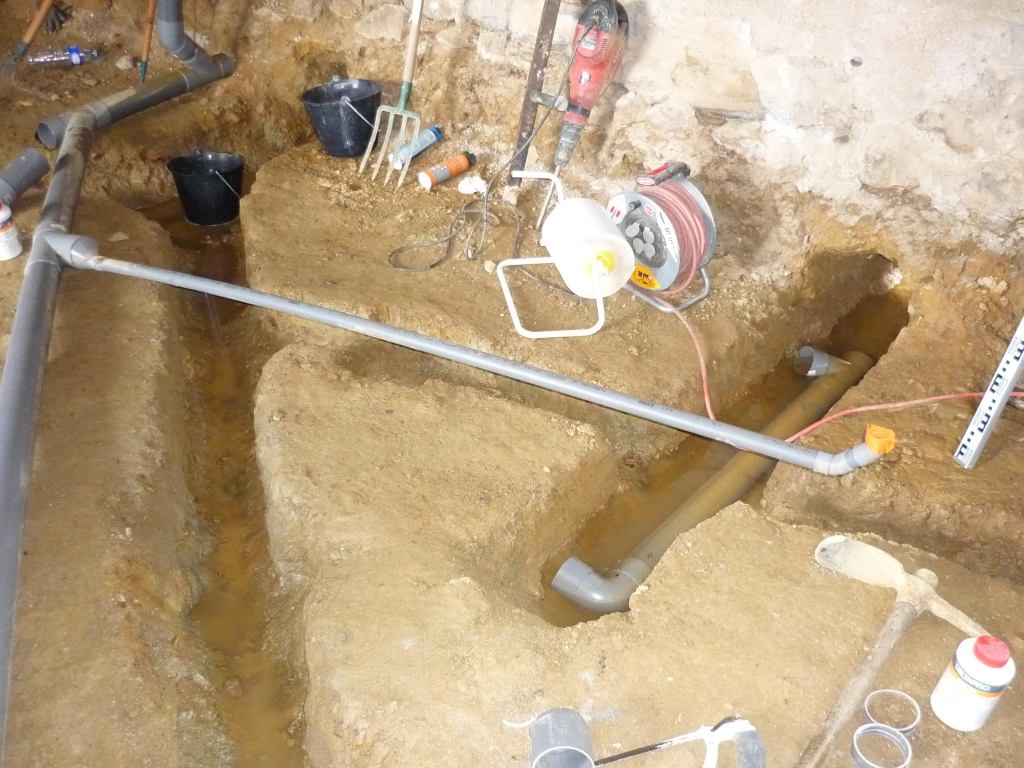

- Une fois mes PVC posés, j’ai comblé mes tranchés de sablon afin d’éviter tout risque de casse de mes tuyaux.
- En terme d’outillage, il n’y a pas grand chose à avoir. Sachez jusque que la scie à métaux coupe bien, mais je n’arrivait pas à couper droit, il fallait que je trace ma coupe sur tout le tour du tube, donc c’était assez long. Au final j’ai préféré utiliser une meuleuse. J’ai utilisé un foret à lamelles pour ébavurer mes coupes, j’ai trouvé ça vraiment pratique !
La partie « extérieure », sa fosse 5000L et son épandage.
L’étude

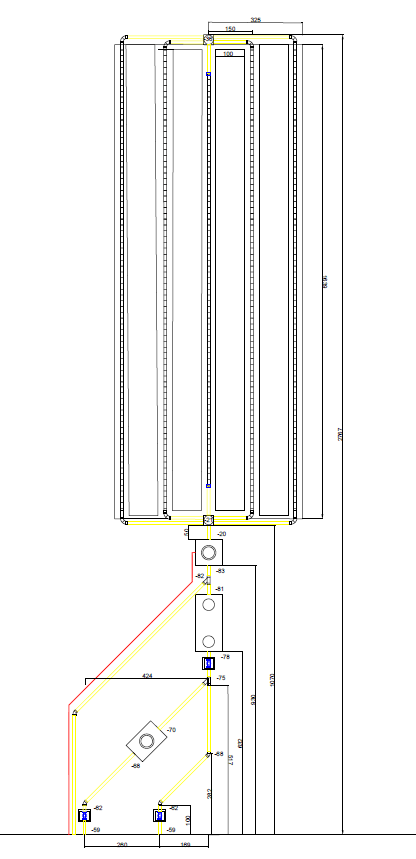

Vous trouverez le plan de mon assainissement en version .pdf téléchargable en pdf sous la photo, pour plus de clarté.

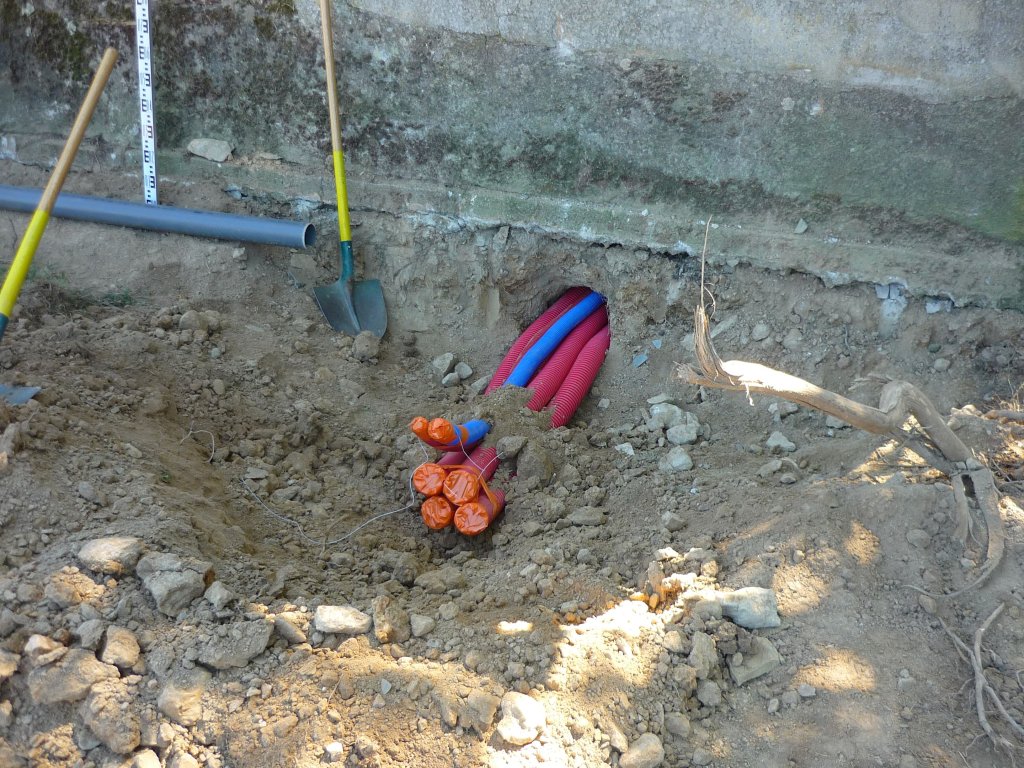

Vous pourrez constater que sur la partie intérieur, le plan indiquait une cote de sortie à -57cm, et de l’autre coté du mur, on reprend notre plan à -59cm, le mur mesurant environ 1.00m d’épaisseur.

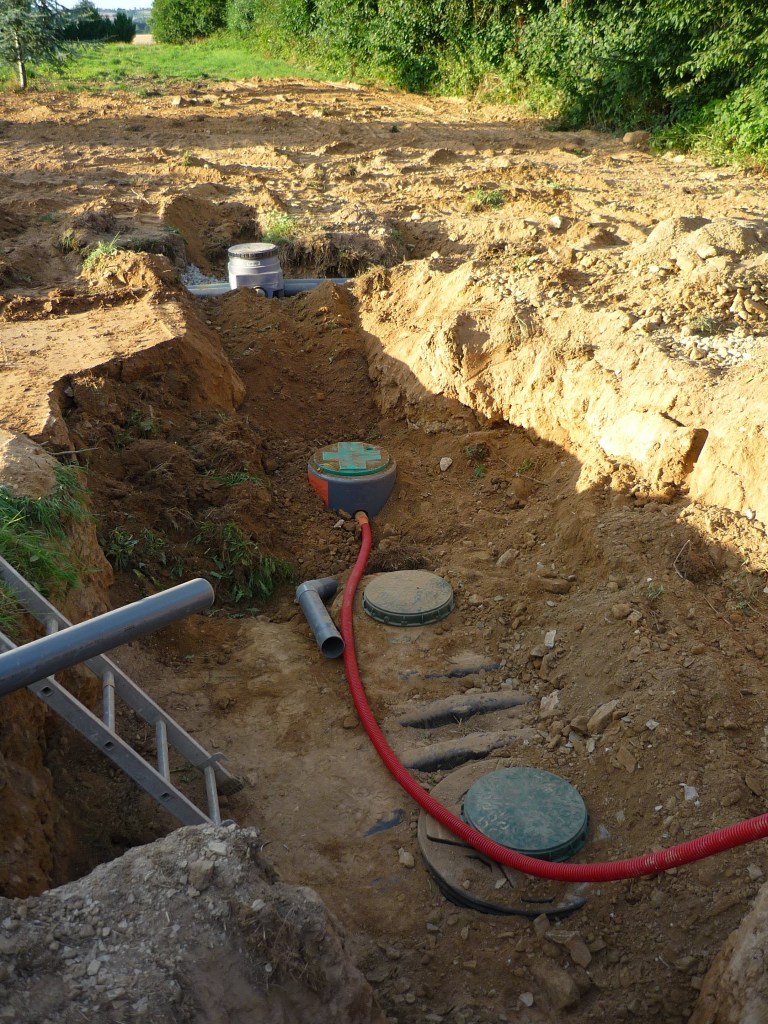

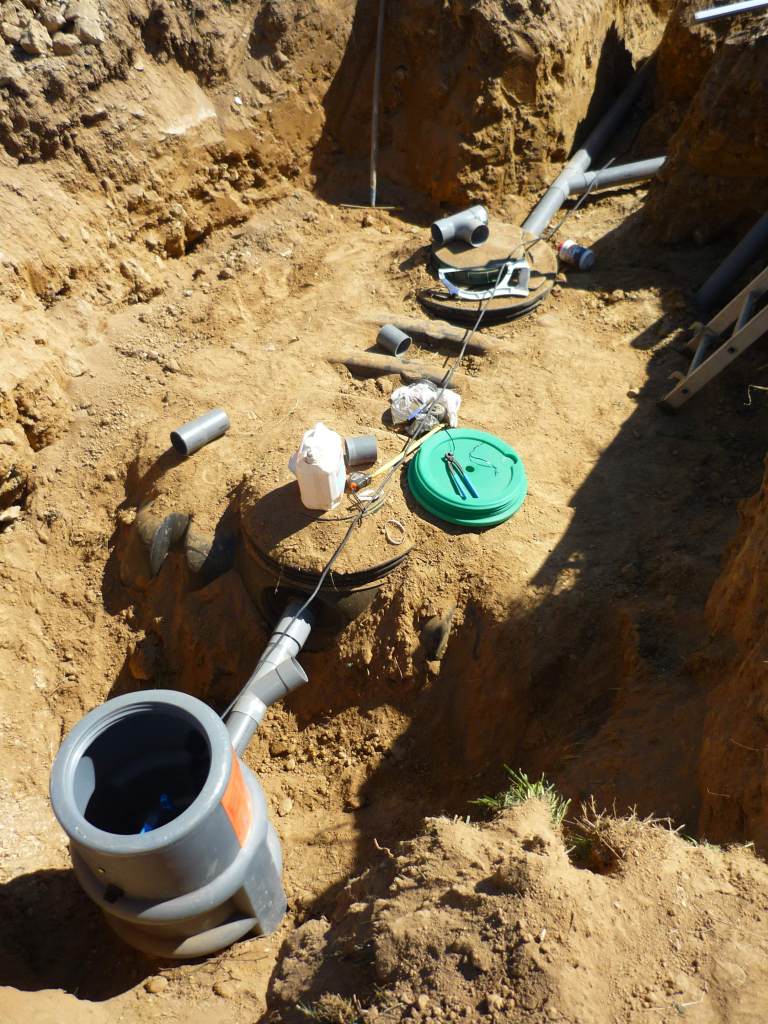

Il y à donc 2 sorties, l’une pour les eaux d’éviers, douches, lavabos, qui vont passer par le bac à graisse et une sortie concernant les WC, qui vont directement aller dans la fosse. l’entrée de la fosse est donc à -78cm et celle de la pompe de relevage à -83cm pour arriver dans le regard de répartition à -21cm.

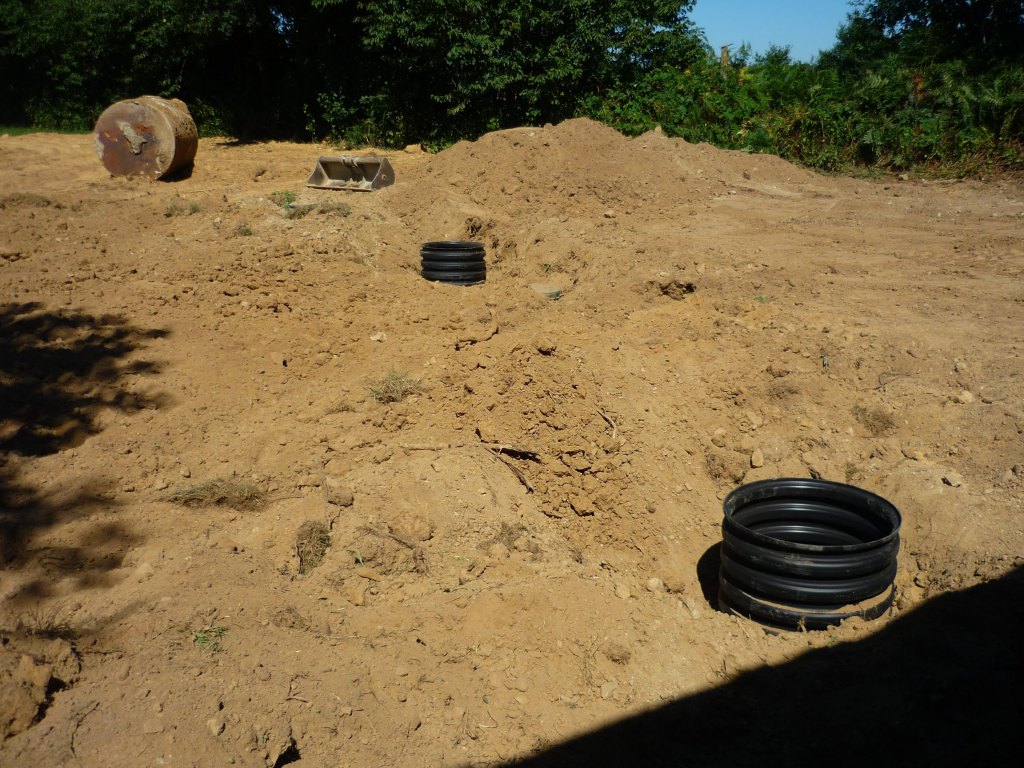

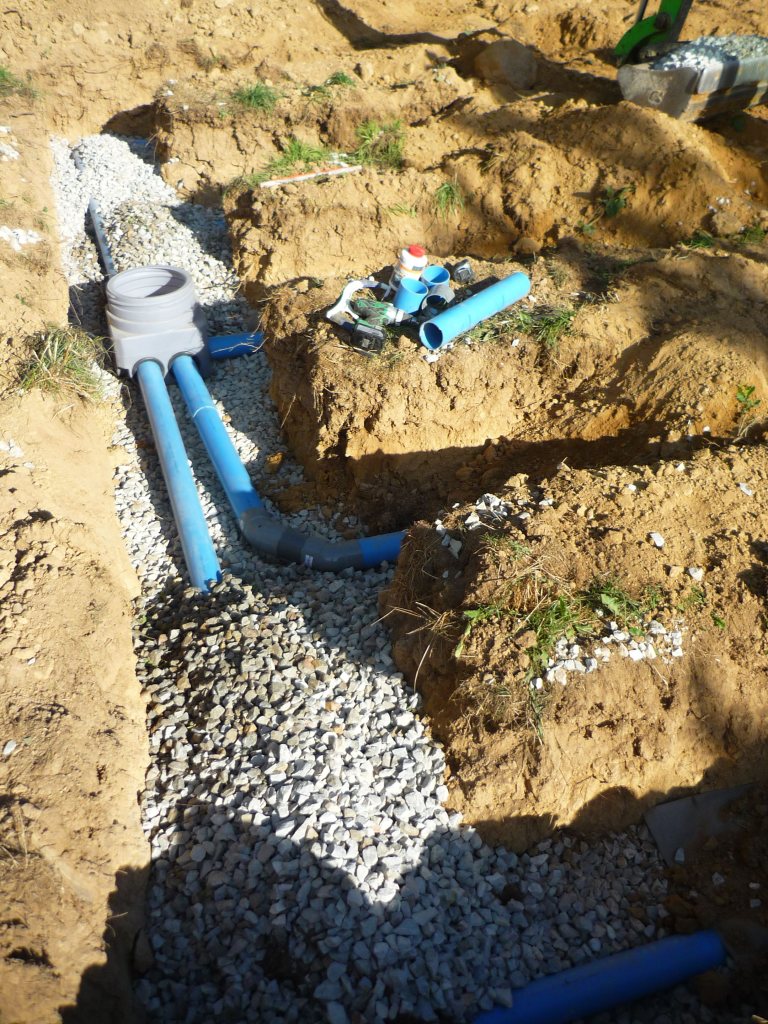

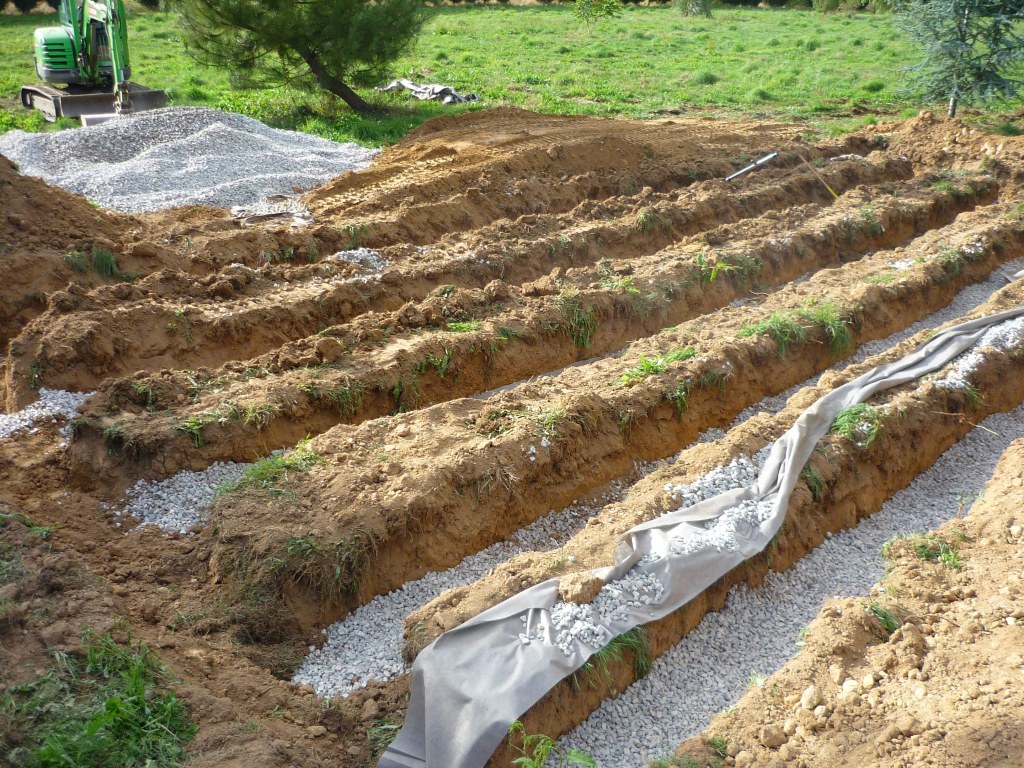

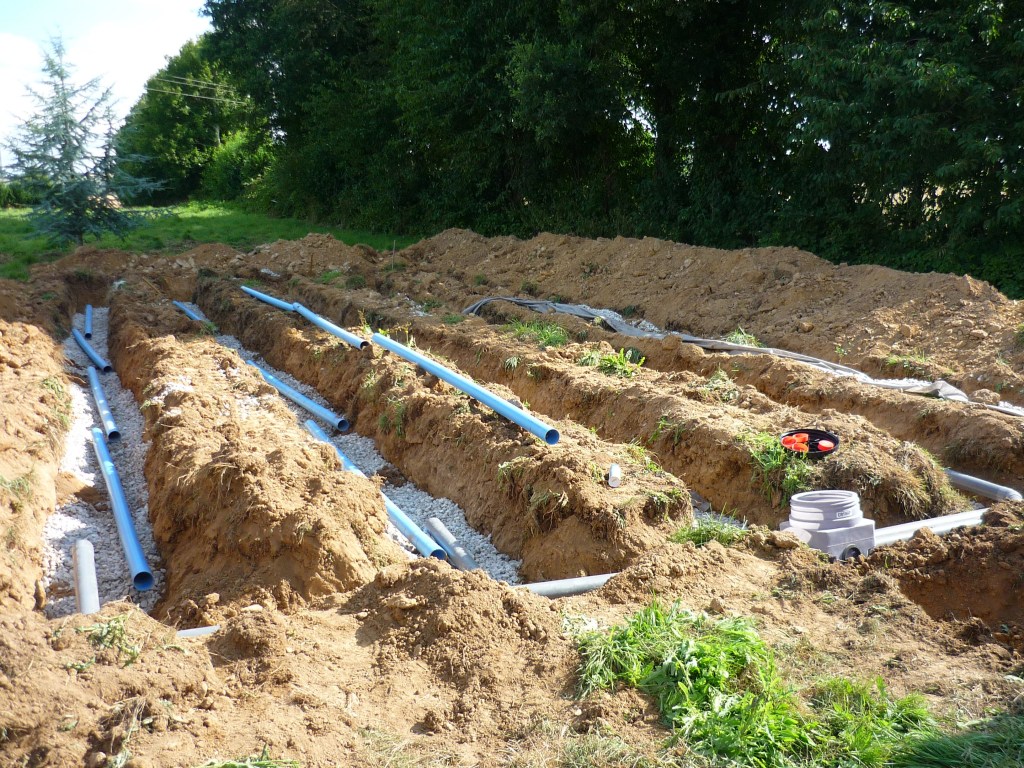

Pour la partie épandage, pas de secrets, 5 drains d’environ 16.50m de longueur. Sachez que c’est le technicien su Spanc qui valide la solution technique à adopter. Cette dernière est souvent la même dans un secteur géographique similaire, hors situation exceptionelle (manque de place, forte pente, présence de captage…)
Je vous joint deux documents, le premier permet de bien décrire les travaux d’assainissement, le second présente le type de document à remettre pour la demande de passage d’un technicien du SPANC. Sa visite coûte une centaine d’euros, mais je n’en suis plus certain.
La réalisation

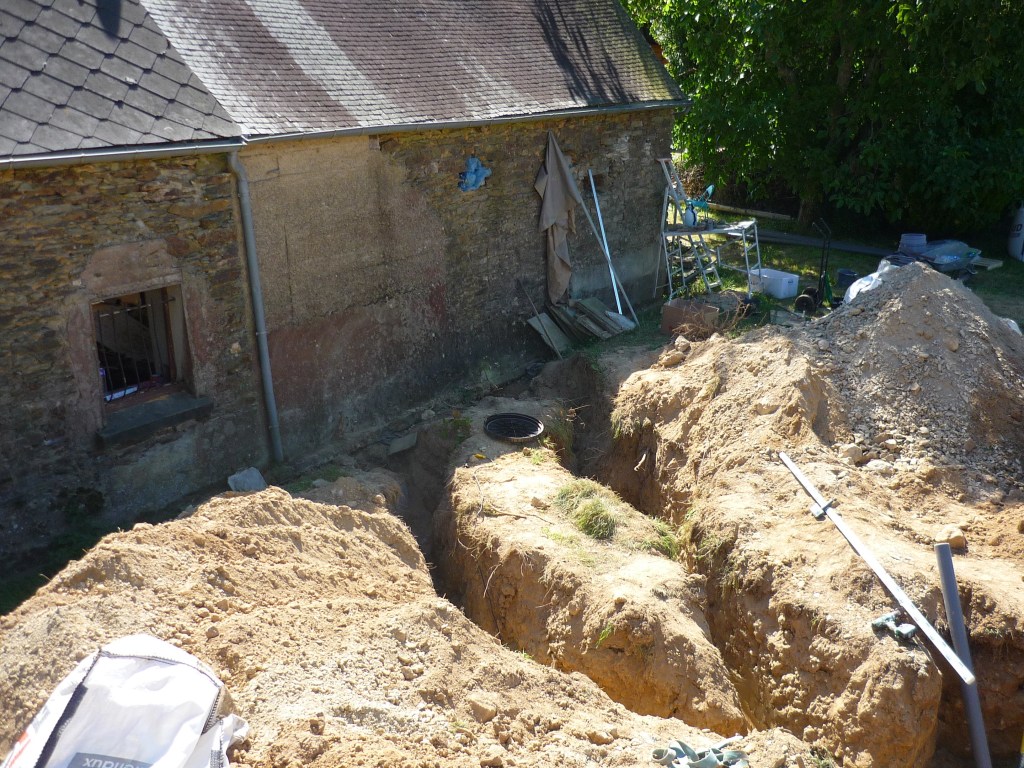

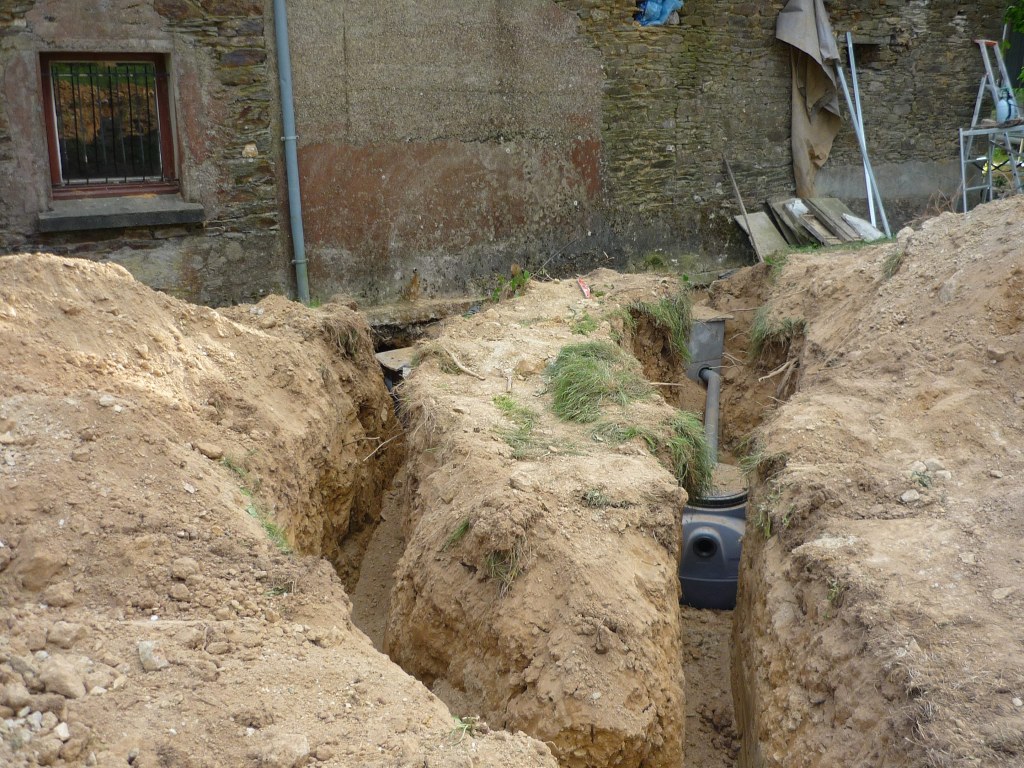

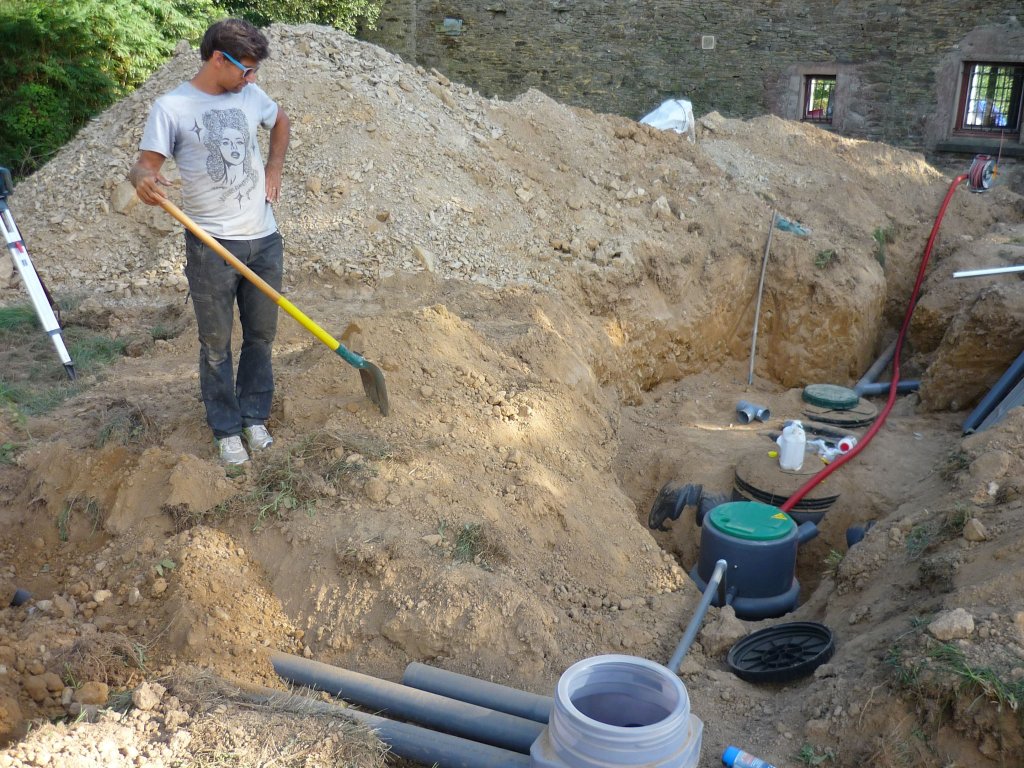

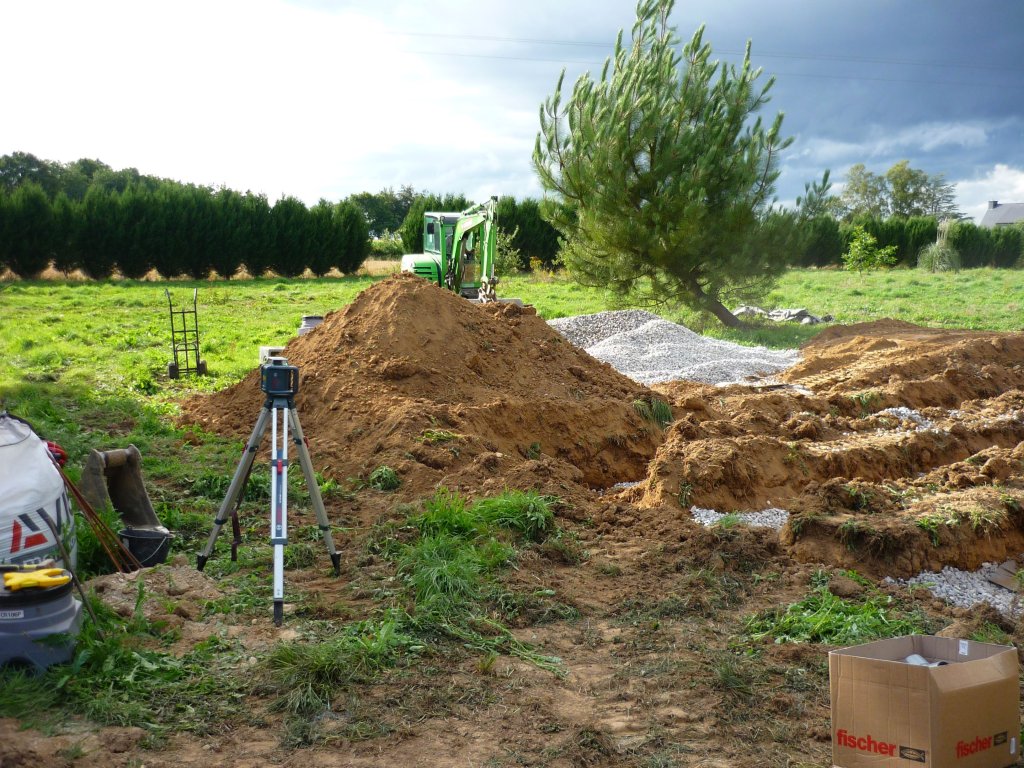

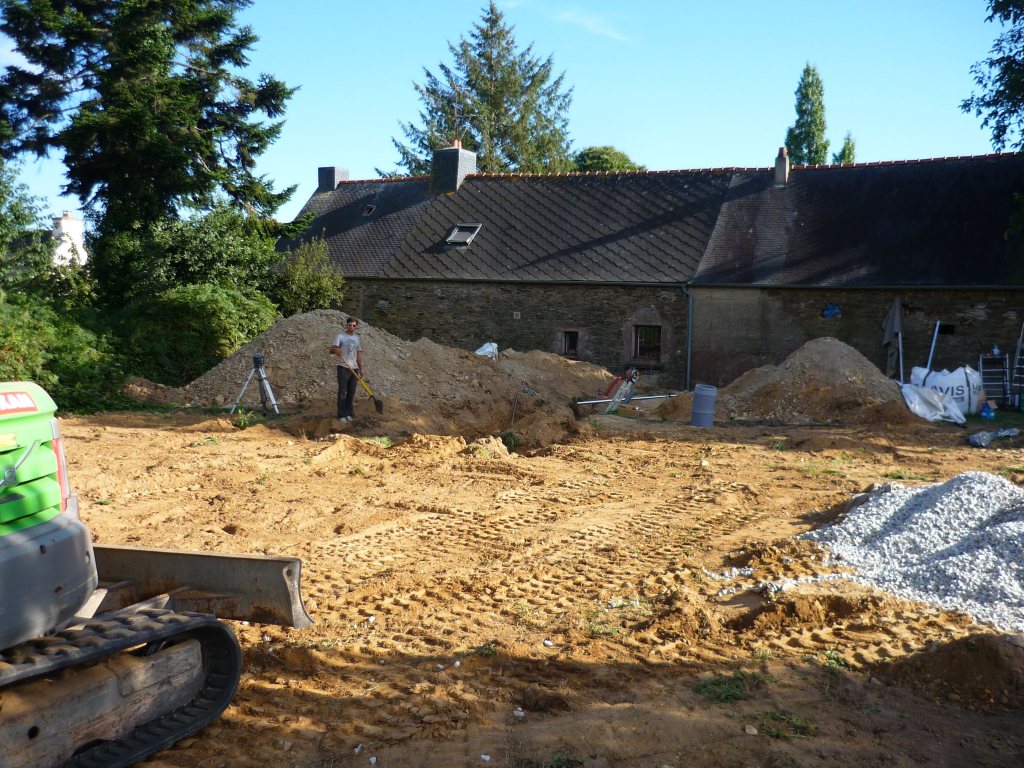

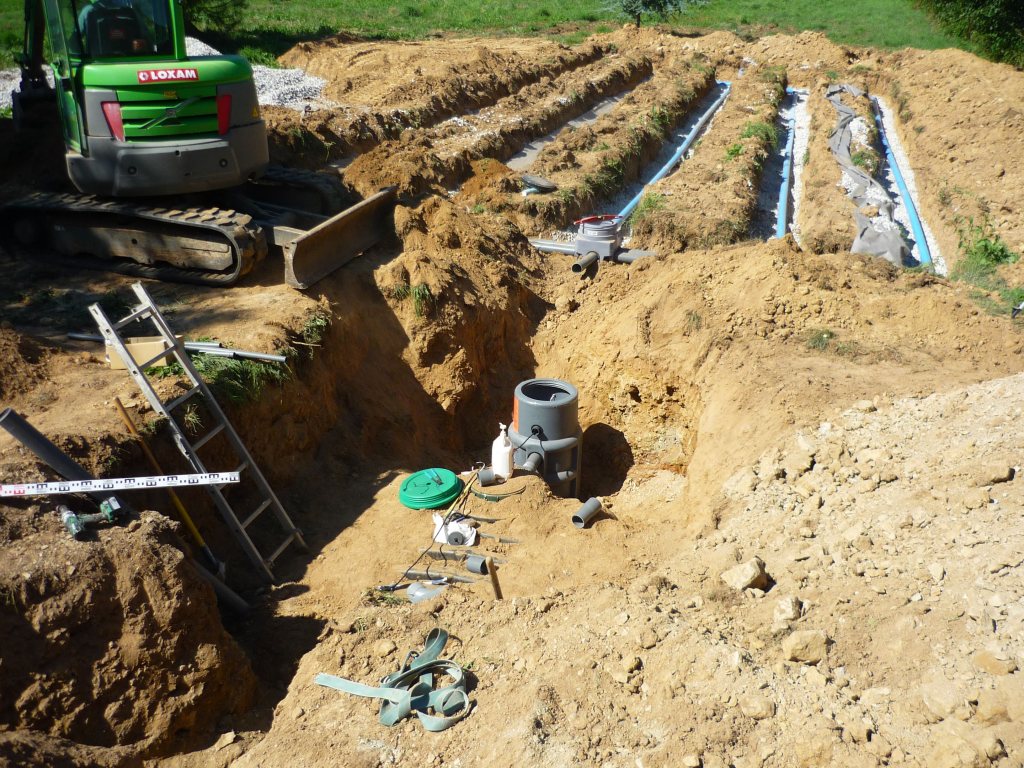

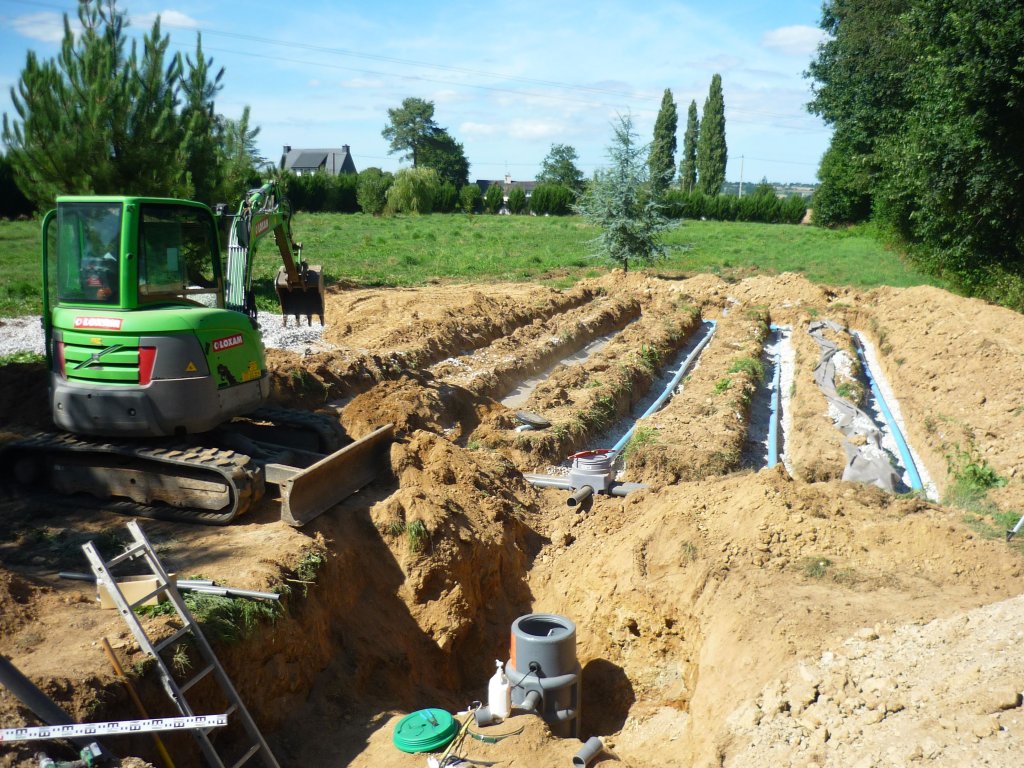

J’ai profité de la visite d’un ami pour planifier ces travaux, j’ai donc loué une pelle chez Loxam. Il me semble que c’était une 3.5T. Rien est exigé pour l’utilisation de ce type d’engin pour un particulier. Cependant, si vous n’y avez jamais touché, ça sera bien plus rentable pour vous de louer une pelle avec chauffeur a l’heure ou la journée. Il me semble qu’on à mis 3 Jours pour faire ca, 1 journée pour la partie épandage, 1 pour tout ce qui est fosse et une journée pour tout refermer, niveler et mettre propre derrière nous. Si vous pouvez plannifier ces travaux courant avril ou Septembre/Octobre, ca vous permettrais d’engazonner en suivant et de faire 1 pierre 2 coup…
N’oubliez pas de prévoir la ventilation de votre fosse, ainsi que de prévenir le technicien du Spanc, pour qu’il puisse passez avant la fermeture de vos tranchées pour qu’il puisse constater la conformité de vos travaux vis à vis de ses préconisations.
On peut maintenant faire pipi dans un tuyau !!!
